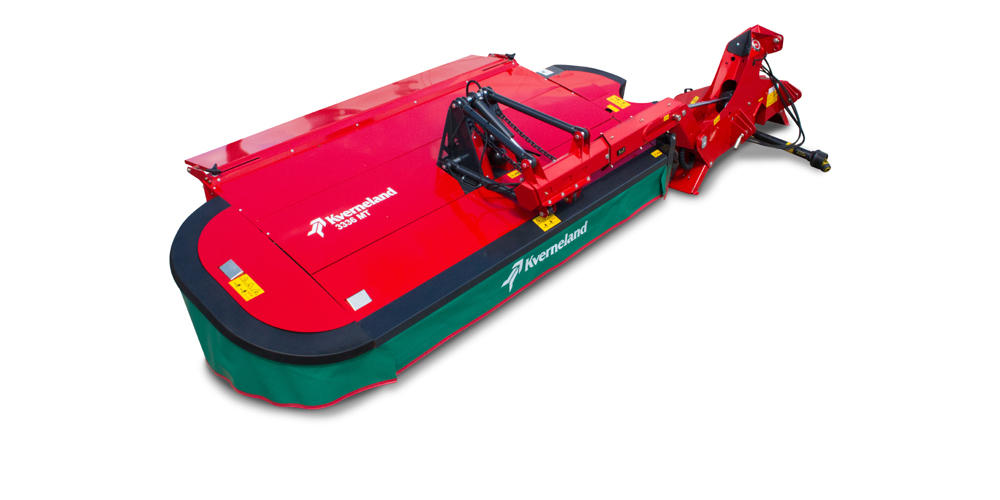

Kverneland 3336 MT Vario

Технология гоночных автомобилей, применяемая для косилки-плющилки!

Новая инновационная концепция подвески для точного отслеживания QuattroLink - четыре рычага подвески обеспечивают режущему механизму исключительную гибкость в приспособлении, мгновенное копирование контура почвы, и соответственно более высокую скорость и производительность.

Коилки с системой QuattroLink были разработаны для еще большей производительности и работы в более сложных условиях, чем когда-либо. Их способность точного отслеживания и гибкий рабочий диапазон подвески обеспечивают непревзойденную производительность резки. Давление на грунт можно постоянно и быстро регулироваться из кабины трактора, даже во время работы. Система защиты BreakBack стала еще лучше. С новой подвеской QuattroLink эта система теперь предлагает защиту по всей рабочей ширине косилки, в том числе со стороны трактора. При наезде на препятствие, система Break-Back отклонит соответствующий аппарат назад, затем приподнимет его для прохождения препятствия, а потом вернет в исходное рабочее положение.

 Преимущества:

• Ширина захвата 3.60м.
• Подвеска QuattroLink.
• Гибкий вертикальный рабочий диапазон 700 мм: 400мм вверх и 300мм вниз.
• Система защиты Kverneland BreakBack
• Версия Vario version с системой гидравлической регулировки перекрытий
• При изменении перекрывания, выбранное давление на грунт остается неизменным.
• Минимальный клиренс 500мм при прохождении разворота
• Встроенная опора для вертикального хранения
• Возможность двойной регулировки - отдельно передний и задний косильные аппараты
• Решение вертикальной транспортировки

Технические характеристики:

Подвеска QuattroLink

Технология гоночных автомобилей, применяемая для косилки-плющилки

Что делает подвеску QuattroLink уникальной? Косилка протягивается четырьмя рычагами подвески, установленной на неподвижном несущем рычаге, что позволяет режущему аппарату свободно «плавать» над поверхностью поля, очень точно и мгновенно подстраиваясь под любые изменения рельефа почвы.

Нет конкурентов по эксплуатационной гибкости

Схема скашивания является очень гибкой, так как обеспечивает вертикальный рабочий диапазон в 700 мм вверх и вниз, и поперечный рабочий диапазон в 30°. Концепция подвески с 4 рычагами обеспечивает постоянное давление на грунт во время рабочих операций.

Какие преимущества вы будете иметь от QuattroLink

Как с гоночным автомобилем, вы хотите улучшить отслеживание рельефа почвы, двигаться с большей скоростью и мгновенно приспосабливаться к меняющимся полевым условиям при работе с косилкой-плющилкой. Это - основные преимущества, которые вы получите при работе с машинами серий Kverneland 3300 и 53100 MT Vario. Четыре рычага подвески обеспечивают режущему аппарату исключительную гибкость с мгновенной адаптацией к существующему рельефу почвы, что способствует повышению скорости и большей производительности.

Система BreakBack по всей ширине захвата

Наша система NonStop BreakBack стала еще лучше. С новой подвеской QuattroLink эта система теперь обеспечивает защиту по всей рабочей ширине косилки, включая части, расположенные в непосредственной близости от трактора. На внутренние части косилки не действуют ограничивающие факторы, что обеспечивает водителю уверенность в бесперебойной работе. При наезде на препятствие в поле, режущий аппарат мгновенно перемещается назад и вверх, а затем возвращается в исходное положение.

Vario - рычаг подвески

Гидравлическая регулировка перекрывания

Kverneland 3336 MT Vario и 53100 MT Vario оснащены гидравлической системой SideShift, встроенной в несущий рычаг, что позволяет каждой косилке перемещаться на 400 мм. Чтобы легче компенсировать изменение полевых условий, система регулируемого перекрывания сконструирована в виде телескопической стрелы, установленной непосредственно в подвеске.

Давление на грунт остается постоянным

Во время выполнения операции скашивания, несущий рычаг всегда остается на одном расстоянии до земли, что обеспечивает режущему аппарату возможность свободно и мгновенно компенсировать  расстояние и проходить над неровностями почвы. Истинное преимущество концепции подвески заключается в том, что даже при изменении перекрывания, выбранное давление на грунт остается неизменным.

Эффективное прохождение поворотных полос - 3300

Серия Kverneland 3300 обеспечивает большой просвет под всем режущим аппаратом, включая внутреннюю часть. При подъеме косилки на поворотной полосе, режущий аппарат поднимается, и несущий рычаг наклоняется под углом 10°. Это обеспечивает серии Kverneland 3000 горизонтальный дорожный просвет не менее 500 мм по всей рабочей ширине. При опускании косилки, несущий рычаг равномерно опускается, не касаясь земли, до того момента, как это будет делать остальная часть косилки, что помогает избегать лишнего напряжения и износа косилки.

Транспортировка и вертикальная стоянка

Вертикальное транспортное положение

Для транспортировки, косилка складывается в компактное положение позади трактора. Складывающаяся конструкция обеспечивает равномерное распределение массы, и при этом, масса косилки приближена к трактору. Транспортная высота значительно ниже 4,00 м.

Безопасная и надежная стоянка

Благодаря встроенному стояночному устройству, хранение машины становится простым и удобным, а для зимнего хранения требуется минимальное пространство. Косилка прочно устанавливается на мощную и устойчивую стояночную опору, которая обеспечивает общую высоту менее 4,00 м.

Плющилка с полукачающимися бичами SemiSwing

Еще более эффективное плющение

Новая пластина плющилки может регулироваться как спереди, так и сзади для ее настройки на уровень интенсивности подачи материала. Передняя часть регулируется отдельно, чтобы соответствовать интенсивности подачи, чтобы даже в случае тяжелого материала не допускать каких-либо забиваний. Задняя часть регулируется так, чтобы обеспечивать плавное и эффективное прохождение материала в валки или для кладки в расстил.

Плющилка со стальными бичами

Использование центробежной силы - вот что делает плющилку Kverneland SemiSwing отличной от других систем кондиционирования. Она предлагает интенсивное кондиционирование, и, в то же время, защищает бичи, что, фактически, минимизирует износ. Во время работы, бичи остаются в неподвижном  положении, обеспечивая тем самым полное кондиционирование при минимальном износе.

Разбрасывание и валкование

Автоматическое раздвижение пластин валкоформирователя

Пластины, формирующие валки, автоматически раздвигаются при их перемещении внутрь для обеспечения эффективного и точного формирования валков.

Простое переключение для перехода на укладку в расстил

Переход от валкования на укладку в расстил – это, практически, дело одной минуты. Плиты валкоформирователя легко сдвигаются в сторону, а широкие фронтальные лопасти FlipOver поворачиваются на 180°. Инструменты не требуются.

Двойная регулировка пластины кондиционера

Еще более эффективное кондиционирование

Новую пластину кондиционера можно регулировать и спереди, и сзади для настройки кондиционера под интенсивность урожая.

Передний конец (1) регулируется независимо для настройки интенсивности урожая, например, для массивного, тяжелого урожая во избежание засоров.

Задний конец (2) регулируется для обеспечения бесперебойной и эффективной подачи скошенной массы в валки или укладки скошенной массы в расстил.
